آزمایشگاه میکروسکوپ الکترونی

آزمایشگاه میکروسکوپ الکترونی روبشی- نشر میدانی (Field Emission-Scanning Electron Microscopy ) که فعالیت خود را از سال 1391 آغاز کرده است، در حال حاضر قادر به ارائه خدمات به متقاضیان در حوزه های مختلف علوم فنی و مهندسی، پزشکی و داروسازی، علوم پایه و صنعت می‌باشد. دستگاه میکروسکوپ الکترونی روبشی موجود در این آزمایشگاه، ساخت شرکت TESCAN (کشور جمهوری چک) است . این میکروسکوپ که از نوع نشر میدانی است، دارای عمق میدان و حد تفکیک بسیار بالاتری نسبت به میکروسکوپ الکترونی روبشی معمولی (SEM) می باشد.

اطلاعات تماس آزمایشگاه:

تلفن تماس: 88831954 - 88838340

پست الکترونیک: Sem-lab@irost.ir

آدرس: تهران، میدان فردوسی، خیابان انقلاب اسلامی، خیابان شهید موسوی(فرصت جنوبی)، پلاک 27- ساختمان امور دانشجویان، طبقه دوم، آزمایشگاه FE-SEM

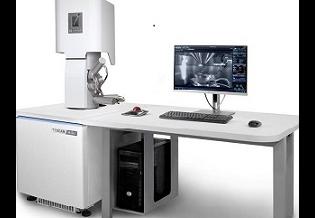

مشخصات دستگاه میکروسکوپ الکترونی روبشی نشر میدانی(FE-SEM: Field Emission-Scanning Electron Microscope):

شرکت سازنده: TESCAN

مدل: MIRA \ LMU

کشور سازنده: The Czech Republic

محدوده بزرگنمایی اسمی (در صورت ایده­ آل بودن شرایط نمونه و محیط آزمایشگاه): 1 تا 1،000،000 برابر

• به طور کلی تا بزرگنمایی 200،000 برابر (مقیاس تقریبا 200 نانومتر) می توان تصویر با رزولوشن مناسبی با دستگاه تهیه کرد. لازم به ذکر است که نوع نمونه به لحاظ خاصیت رسانایی همچنین ابعاد نمونه، نقش مهمی در رزولوشن تصویر در بزرگنمایی ­های بسیار بالا دارند.

مشخصات دستگاه پوشش دهی کندوپاش رومیزی (DSC: Desk Sputter coater) به روش PVD :

شرکت سازنده: Nanostructured Coatings

مدل: DST3-A

کشور سازنده: Iran

شرح خدمات قابل ارائه:

۱-تصویربرداری از انواع مختلف نمونه ­ها تا مقیاس نانومتری

• نمونه ها باید کاملا خشک باشند. با توجه به ماهیت مختلف نمونه ها و احتمال آسیب به ریزساختار نمونه در اثر خشک کردن به روش نامناسب، متقاضی می بایست با مناسب ترین روش نمونه مرطوب خود را خشک کرده و به آزمایشگاه تحویل دهد.

• ماکزیمم ابعاد نمونه برای انجام آنالیز، 40×40×25 (میلی­مترمکعب) است.

۲-آنالیز توزیع عناصر یا Elemental mapping

۳-آنالیز Line scan

۴-پوشش دهی طلا برای نمونه های نارسانا
